On l'appelle LCD 16x2 car il permet d'afficher 16 caractères par ligne, sur 2 lignes.
Dans le montage, nous y ajoutons un potentiomètre relié à la broche V0 de l’Écran LCD, afin de nous permettre de varier le contraste de l'écran et ainsi permettre d'afficher le texte, qui pourrait ne pas être visible de prime abords.
Nous utilisons également que 4 broches (les broches D4 à D7) car nous n'utilisons que 4 bits pour le transfert de données vers l'écran. Si nous souhaitions utiliser 8 bits pour le transfert, il aurait fallu utiliser 8 broches (les broches D0 à D7).
On distingue 3 types d'écran LCD :
Les afficheurs alphanumérique.
Les afficheurs graphiques monochromes.
Les afficheurs graphiques couleurs.

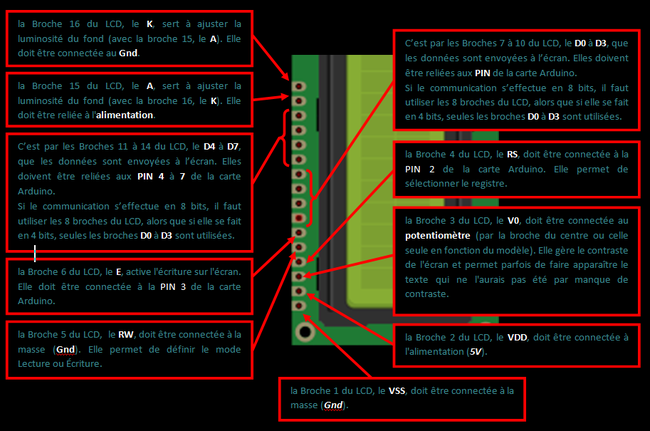

les Afficheurs LCD alphanumériques possèdent 16 broches pour le connecter à une Arduino, dont voici le détail :
